தற்போதைய மின்மாற்றிக்கும் மின்னழுத்த மின்மாற்றிக்கும் என்ன வித்தியாசம்?

சக்தி அமைப்புகளில்,தற்போதைய மின்மாற்றிகள்மற்றும் மின்னழுத்த மின்மாற்றிகள் பொதுவாக பாதுகாப்பான மற்றும் துல்லியமான அளவீடு மற்றும் தற்போதைய மற்றும் மின்னழுத்தத்தின் கட்டுப்பாட்டை உறுதிப்படுத்த பயன்படுத்தப்படுகின்றன. இந்த இரண்டு சாதனங்களும் செயல்பாட்டில் ஒன்றுடன் ஒன்று இருந்தாலும், அவை வடிவமைப்பு, செயல்பாட்டுக் கொள்கைகள் மற்றும் பயன்பாட்டுக் காட்சிகளில் குறிப்பிடத்தக்க வேறுபாடுகளைக் கொண்டுள்ளன.

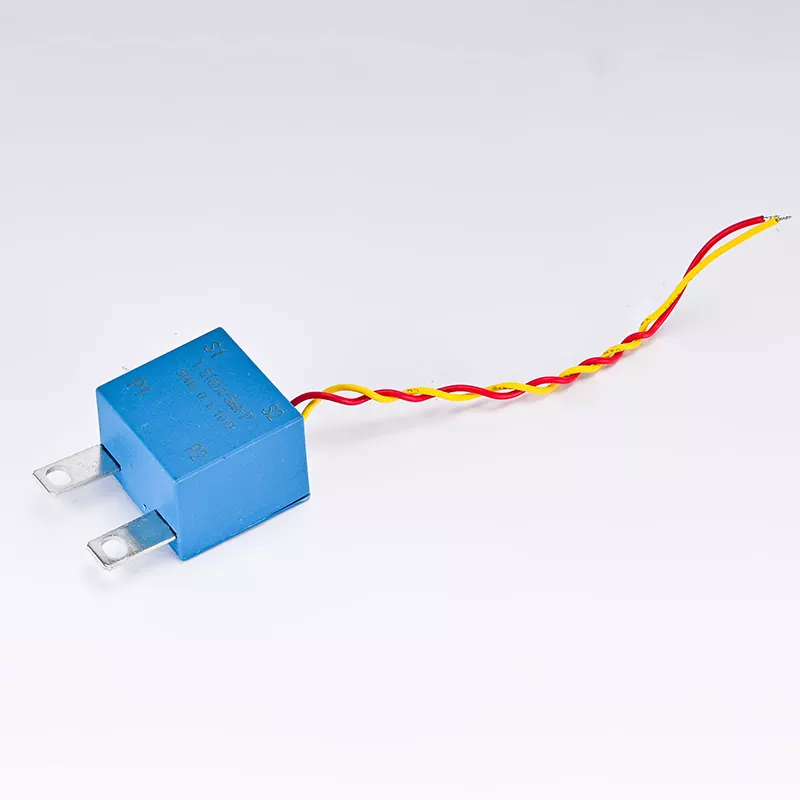

கொள்கையளவில், தற்போதைய மின்மாற்றி (CT) என்பது பெரிய மின்னோட்டங்களை சிறிய மின்னோட்டங்களாக மாற்றும் ஒரு சாதனமாகும், மேலும் இது மின்காந்த தூண்டல் கொள்கையின் அடிப்படையில் செயல்படுகிறது. மின்சக்தி அமைப்புகளில், சுற்றுகளைப் பாதுகாக்கவும் கட்டுப்படுத்தவும் பெரிய மின்னோட்டங்களை அளவிட CT கள் பெரும்பாலும் பயன்படுத்தப்படுகின்றன. ஒரு CT இன் முதன்மை முறுக்கு நேரடியாக சுற்றுகளில் தொடரில் இணைக்கப்பட்டுள்ளது, அதே நேரத்தில் இரண்டாம் நிலை முறுக்கு ஒரு அளவிடும் கருவி அல்லது பாதுகாப்பு சாதனத்துடன் இணைக்கப்பட்டுள்ளது. மின்னோட்டமானது முதன்மை பக்கத்தின் வழியாக செல்லும் போது, ​​மின்காந்த தூண்டலின் கொள்கையின்படி இரண்டாம் பக்கத்தில் தொடர்புடைய மின்னோட்டம் உருவாக்கப்படுகிறது. மின்னழுத்த மின்மாற்றி (VT) என்பது உயர் மின்னழுத்தத்தை குறைந்த மின்னழுத்தமாக மாற்றும் ஒரு சாதனமாகும், இது மின்காந்த தூண்டல் கொள்கையின் அடிப்படையிலும் உள்ளது. பாதுகாப்பு மற்றும் துல்லியத்தை உறுதி செய்வதற்காக மின் அமைப்புகளில் உயர் மின்னழுத்தங்களை அளவிட VT கள் பயன்படுத்தப்படுகின்றன. ஒரு VT இன் முதன்மை முறுக்கு சுற்றுக்கு இணையாக இணைக்கப்பட்டுள்ளது, இரண்டாம் நிலை முறுக்கு ஒரு அளவிடும் கருவி அல்லது பாதுகாப்பு சாதனத்துடன் இணைக்கப்பட்டுள்ளது. முதன்மை பக்கத்தில் மின்னழுத்தம் இருக்கும்போது, ​​மின்காந்த தூண்டல் கொள்கையின்படி இரண்டாம் பக்கத்தில் தொடர்புடைய மின்னழுத்தம் உருவாக்கப்படுகிறது.

இரண்டுக்கும் வெவ்வேறு அளவீட்டு இலக்குகள் உள்ளன.தற்போதைய மின்மாற்றிகள்மின்சார அமைப்புகளின் கண்காணிப்பு மற்றும் பாதுகாப்பிற்காக மின்னோட்டத்தை அளவிடுவதற்கு முக்கியமாகப் பயன்படுத்தப்படுகின்றன. தற்போதைய அளவீடு, ஆற்றல் அளவீடு, குறுகிய சுற்று பாதுகாப்பு மற்றும் அதிக சுமை பாதுகாப்பு ஆகியவற்றிற்கு அவை பயன்படுத்தப்படலாம். CT இன் வெளியீட்டு மின்னோட்டம் வழக்கமாக 5 ஆம்பியர் அல்லது 1 ஆம்பியர் நிலையான அளவீட்டு கருவிகள் மற்றும் பாதுகாப்பு சாதனங்களுடன் இணக்கமாக இருக்க தரப்படுத்தப்படுகிறது.

மின்னழுத்த மின்மாற்றிகள் முக்கியமாக மின் அமைப்புகளின் கண்காணிப்பு மற்றும் பாதுகாப்பிற்காக மின்னழுத்தத்தை அளவிட பயன்படுகிறது. மின்னழுத்த அளவீடு, ஆற்றல் அளவீடு, காப்பு கண்காணிப்பு மற்றும் அதிக மின்னழுத்த பாதுகாப்பு ஆகியவற்றிற்கு அவை பயன்படுத்தப்படலாம். VT இன் வெளியீட்டு மின்னழுத்தம் வழக்கமாக 100 வோல்ட் அல்லது 100/√3 வோல்ட்டுகளுக்கு நிலையான அளவீட்டு கருவிகள் மற்றும் பாதுகாப்பு சாதனங்களுடன் இணக்கமாக இருக்கும்.

இரண்டும் வெவ்வேறு வடிவமைப்பு கவனம் கொண்டவை. தற்போதைய மின்மாற்றிகளை வடிவமைக்கும்போது மின்னோட்டத்தின் பாதுகாப்பைக் கருத்தில் கொள்ள வேண்டும். CT கள் மின்சுற்றில் நேரடியாக இணைக்கப்பட்டுள்ளதால், அவை சுற்றுவட்டத்தில் உள்ள குறுகிய-சுற்று மின்னோட்டத்தை தாங்கிக்கொள்ள வேண்டும். CT இன் முதன்மைப் பக்கமானது பொதுவாக ஒரு பெரிய குறுக்குவெட்டுப் பகுதியுடன் வடிவமைக்கப்பட்டுள்ளது, இது எதிர்ப்பு மற்றும் வெப்ப இழப்பைக் குறைக்கிறது, அதே நேரத்தில் குறுகிய-சுற்று நிலைமைகளின் கீழ் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.

மின்னழுத்த மின்மாற்றிகளை வடிவமைக்கும்போது மின்னழுத்த பாதுகாப்பைக் கருத்தில் கொள்ள வேண்டும். சுற்றுவட்டத்தில் VT கள் இணையாக இணைக்கப்பட்டுள்ளதால், அவை சுற்றுவட்டத்தில் உள்ள மின்னழுத்தங்களைத் தாங்கக்கூடியதாக இருக்க வேண்டும். உயர் மின்னழுத்த நிலைமைகளின் கீழ் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்காக VT இன் முதன்மை மற்றும் இரண்டாம் பக்கங்களுக்கு இடையே பொதுவாக உயர் காப்பு வலிமை தனிமைப்படுத்தல் உள்ளது. பயன்பாட்டுத் துறையில், மின் நிலையங்கள், துணை மின்நிலையங்கள் மற்றும் விநியோக நெட்வொர்க்குகள் உட்பட மின்சக்தி அமைப்பின் பல்வேறு இணைப்புகளில் தற்போதைய மின்மாற்றிகள் பரவலாகப் பயன்படுத்தப்படுகின்றன. இந்த உபகரணங்களை ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட்டுகளில் இருந்து கண்காணிக்கவும் பாதுகாக்கவும் டிரான்ஸ்மிஷன் லைன்கள், டிரான்ஸ்பார்மர்கள் மற்றும் மோட்டார்கள் போன்ற உபகரணங்களில் அவற்றை நிறுவலாம். மின்னழுத்த மின்மாற்றிகளும் மின்சக்தி அமைப்பின் பல்வேறு இணைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, குறிப்பாக உயர் மின்னழுத்தங்கள் அளவிடப்பட்டு கட்டுப்படுத்தப்பட வேண்டிய சூழ்நிலைகளில். மின்னழுத்தங்கள் மற்றும் இன்சுலேஷன் தவறுகளிலிருந்து மின் அமைப்புகளைக் கண்காணிக்கவும் பாதுகாக்கவும் துணை மின்நிலையங்கள் மற்றும் விநியோக நெட்வொர்க்குகளில் அவை நிறுவப்படலாம்.

பிழையின் அடிப்படையில், திதற்போதைய மின்மாற்றிபிழை முக்கியமாக காந்த செறிவு மற்றும் இரண்டாம் பக்க சுமை ஆகியவற்றின் செல்வாக்கிலிருந்து வருகிறது. பிழையைக் குறைப்பதற்காக, CT பொதுவாக அதிக காந்த ஊடுருவல் மற்றும் குறைந்த இரண்டாம் பக்க எதிர்ப்புடன் வடிவமைக்கப்பட்டுள்ளது. CT இன் துல்லியம் பொதுவாக 0.2% முதல் 0.5% வரை இருக்கும், இது பெரும்பாலான ஆற்றல் அமைப்பு பயன்பாடுகளுக்கு போதுமானது. மின்னழுத்த மின்மாற்றியின் பிழை முக்கியமாக காந்த செறிவு மற்றும் இரண்டாம் நிலை சுமை ஆகியவற்றின் செல்வாக்கிலிருந்து வருகிறது, அத்துடன் முதன்மை மற்றும் இரண்டாம் நிலை பக்கங்களுக்கு இடையே உள்ள காப்பு இழப்பு. பிழையைக் குறைக்க, VT பொதுவாக அதிக காந்த ஊடுருவல் மற்றும் குறைந்த இரண்டாம் நிலை எதிர்ப்புடன் வடிவமைக்கப்பட்டுள்ளது, மேலும் அதிக காப்பு வலிமை பொருட்கள் பயன்படுத்தப்படுகின்றன. VT இன் துல்லியம் பொதுவாக 0.2% முதல் 0.5% வரை இருக்கும், இது பெரும்பாலான ஆற்றல் அமைப்பு பயன்பாடுகளுக்கு போதுமானது.

 பராமரிப்பு ஆய்வுத் தேவைகளின் அடிப்படையில், தற்போதைய மின்மாற்றி பராமரிப்பு பொதுவாக முதன்மை மற்றும் இரண்டாம் பக்கங்களின் இணைப்புகளைச் சரிபார்த்து, CT ஆனது காந்தமாக நிறைவுற்றது அல்லது சேதமடையவில்லை என்பதை உறுதிப்படுத்துகிறது. CT இன் அளவுத்திருத்தம் வழக்கமாக நிறுவலுக்குப் பிறகு மற்றும் அளவீட்டின் துல்லியத்தை உறுதி செய்வதற்காக வழக்கமான பராமரிப்பின் போது செய்யப்படுகிறது. மின்னழுத்த மின்மாற்றியின் பராமரிப்பு பொதுவாக முதன்மை மற்றும் இரண்டாம் பக்கங்களின் இணைப்புகளைச் சரிபார்த்து, VT காந்தமாக நிறைவுற்றது அல்லது சேதமடையவில்லை என்பதை உறுதிப்படுத்துகிறது. VT இன் அளவுத்திருத்தம் வழக்கமாக நிறுவலுக்குப் பிறகு மற்றும் அளவீட்டின் துல்லியத்தை உறுதிப்படுத்த வழக்கமான பராமரிப்பின் போது செய்யப்படுகிறது.
